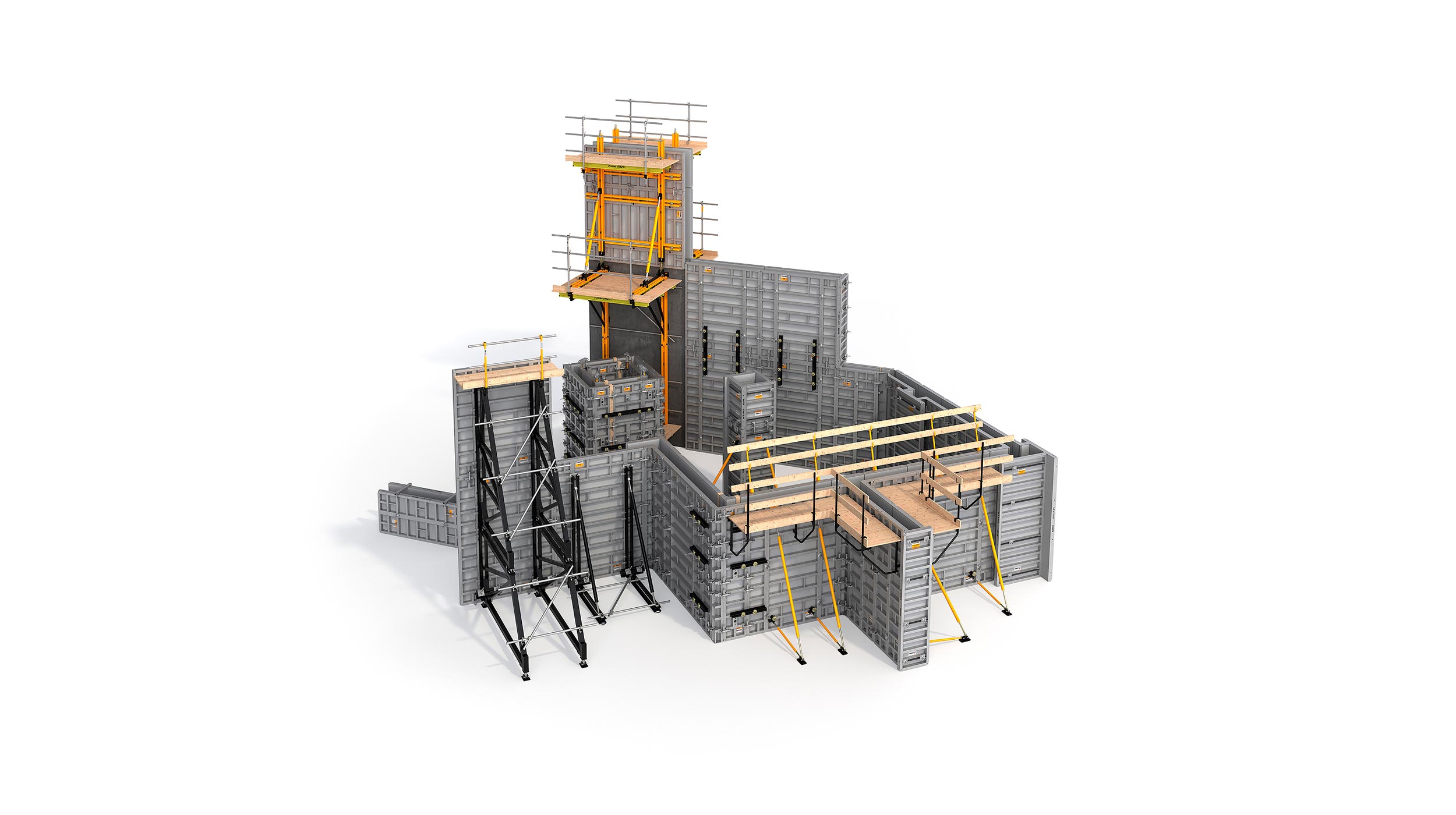

Le coffrage modulaire BATEK est idéal pour la construction de tous les types de structures verticales en béton destinées aux secteurs de la construction de bâtiments et du génie civil (murs, colonnes, contreforts, fondations, etc.).
Il se distingue grâce à des taux d’assemblage élevés et à une importante baisse de la main-d’œuvre et du temps d’exécution grâce à l’option d’attache unilatérale.
Le système se compose principalement de panneaux qui, une fois reliés aux goujons, sont compatibles avec l’autre coffrage vertical ULMA. Le système s’adapte à tous les types de géométries de manière efficace et sûre et offre systématiquement d’excellentes finitions en béton.
- Conçu pour résister aux pressions élevées du béton.
- Pression admissible du béton :
- Panneau standard : 80 kN/m²
- Panneau universel : 100 kN/m²
- Déviation maximale :
- Panneau standard : 60 kN/m² (ligne 7, tableau 3 DIN 18202).
- Panneau standard : 80 kN/m² (ligne 6, tableau 3 DIN 18202).
- Panneau universel : 100 kN/m² (ligne 7, tableau 3 DIN 18202).
- Vaste gamme de panneaux :
- Hauteur : 3,3 m, 2,7 m, 1,2 m, 0,6 m.
- Largeur : 2,4 m, 1,2 m, 0,9 m, 0,75 m, 0,6 m, 0,45 m, 0,3 m.

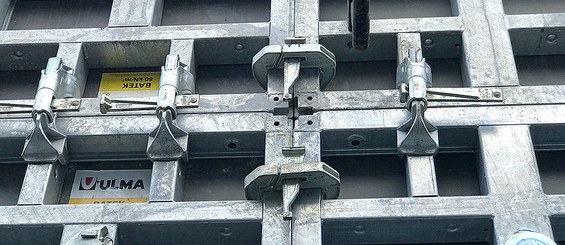

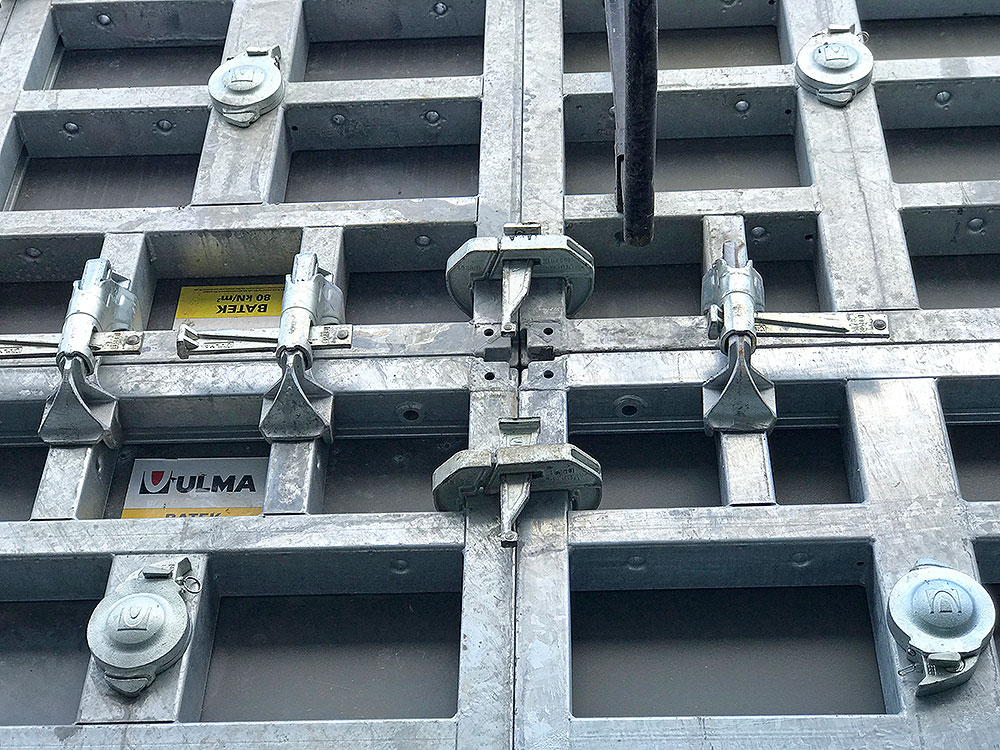

- Tous les panneaux comportent 3 options d’attache.

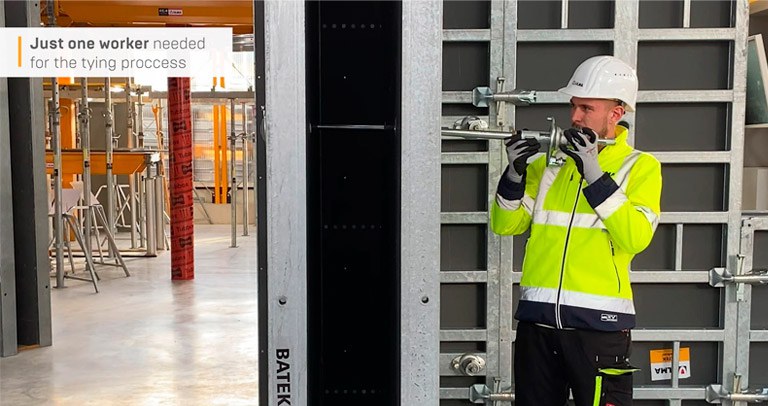

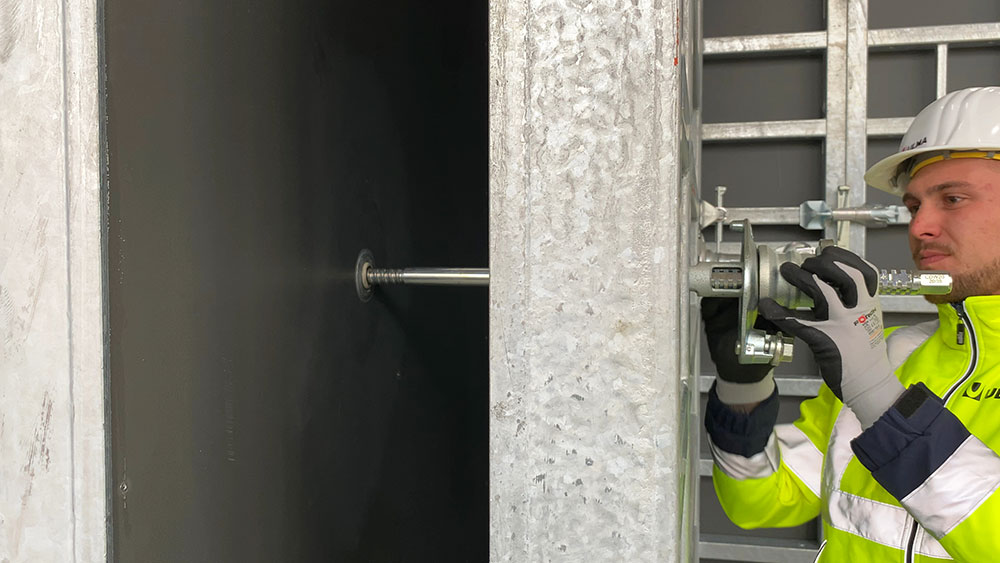

- Solution 1 : raccordement unilatéral avec l’attache BATEK.
- Solution 2 : raccordement unilatéral avec les tirants standard du marché DW15 ou DW20.
- Solution 3 : attache traditionnelle bilatérale.

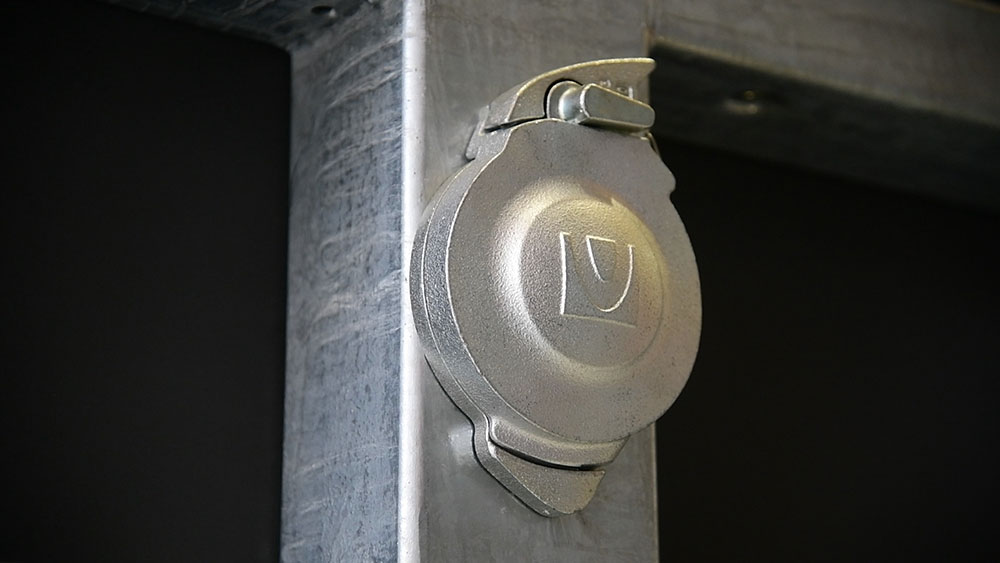

- L’écrou breveté BATEK s’adapte aux trois attaches : BATEK, DW15 et DW20. Il y a donc moins de références de composants.
- Productivité élevée et économies de main-d’œuvre :
- Jusqu’à 50 % de baisse des délais de coffrage et de décoffrage grâce au système d’attache unilatéral.
- Jusqu’à 40 % de points d’attache en moins par rapport aux systèmes de coffrage à panneaux traditionnels.
- Les panneaux standard et universels, symétriques sur les axes X-Y, permettent d’éviter d’éventuelles erreurs d’assemblage.
- Processus d’attache simplifié :

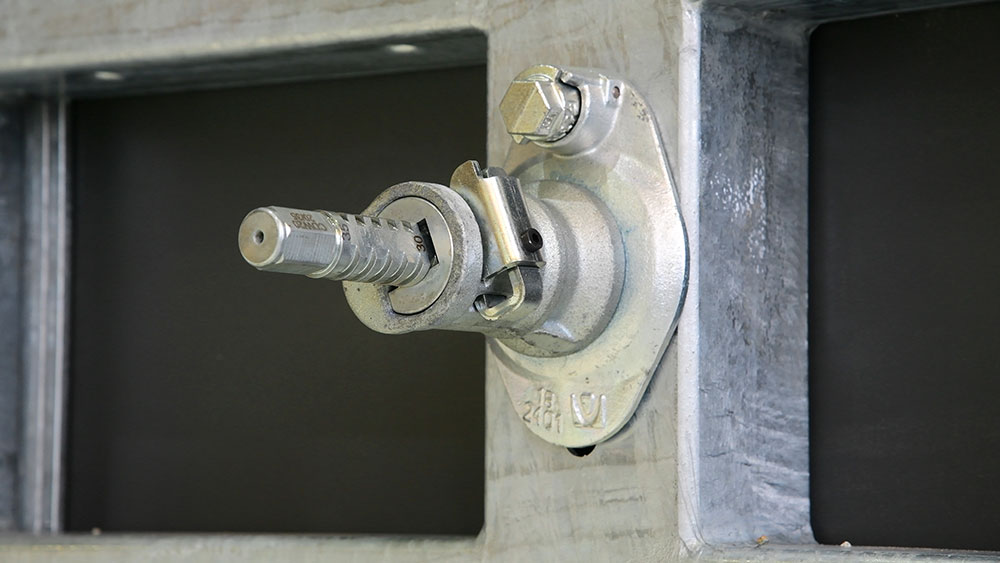

- L’assemblage rapide et innovant de l’écrou BATEK ne nécessite aucun outil.

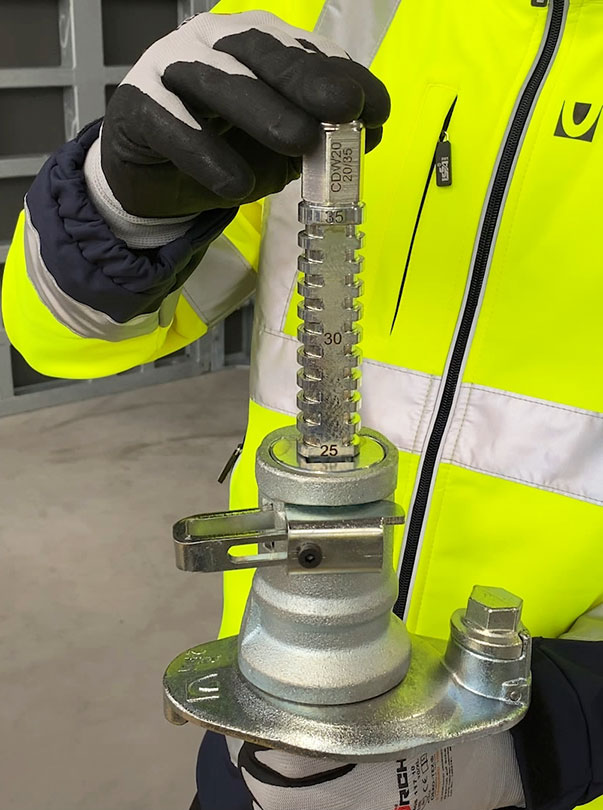

- L’ajustement de l’épaisseur du mur est rapide et précis grâce à l’attache BATEK. L’opération rapide et précise en 3 étapes ne nécessite aucun outil (déverrouillage, réglage de la longueur, verrouillage).

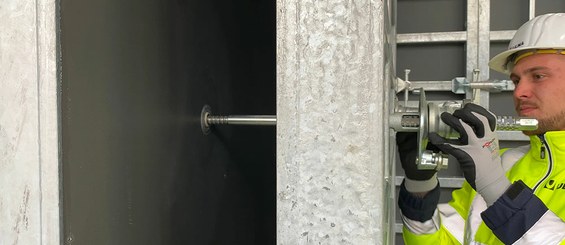

- L’assemblage de l’attache BATEK ne nécessite aucun tube ou cône d’écartement. Un seul outil est nécessaire : une clé hexagonale de 24 mm.
- Maintenance minimale et longue durée de vie :
- Les panneaux ne comportent aucun composant d’étanchéité ou élément fileté, ce qui réduit considérablement les arrêts visant à vérifier et à réparer les panneaux, ainsi que les coûts associés.
- L’inspection et le remplacement des composants d’étanchéité situés sur le système d’attache sont simples et rapides et ne nécessitent aucun outil.

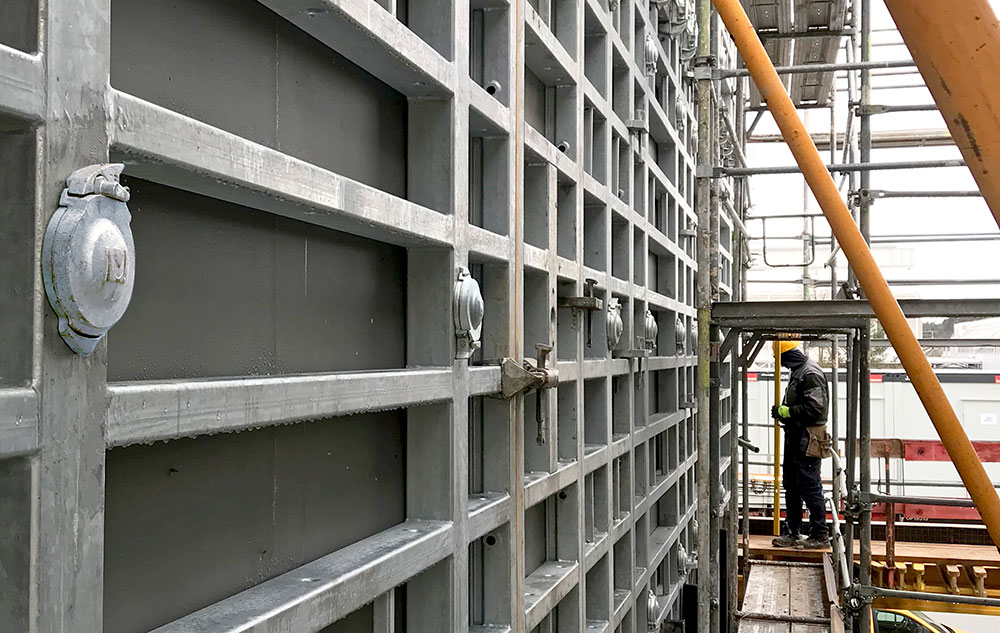

- Les panneaux haute durabilité galvanisés à chaud sont dotés d’un cadre en acier renforcé dans les coins.
Avec ses vues spectaculaires sur le port supérieur, le projet polyvalent Dockside Green situé à Victoria, la capitale de la Colombie Britannique, propose des logements à deux chambres le long du port et bien d’autres installations luxueuses.
Système auto grimpant, sans grue. Permet une rapidité de construction élevée et offre de nombreuses fonctions pour chaque projet d'immeuble de grande hauteur. Soulèvement et manutention sécuritaires.
Coffrage grimpant flexible pour tours, guidé par des rails. Points saillants : structure optimisée et facilité d'utilisation.
Système grimpant très flexible soulevé par grue, peut s'adapter aux murs inclinés et incurvés. Volume de transport minimal.

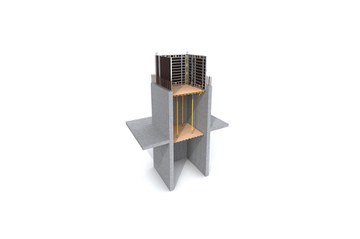

Une solution simple pour le soutien de coffrage interne de puits. Idéale pour les puits d'ascenseurs et d'escaliers, piles creuses, etc.
Système mobile pour la construction de murs de béton très longs à face unique ou double. Assemblage du coffrage et décoffrage faciles.
Convient surtout à la construction de murs de hauteur considérable. Facile à transporter et manutentionner.

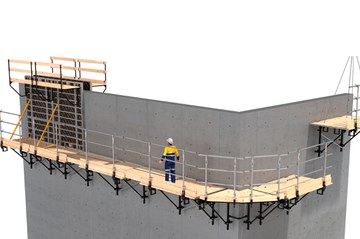

Plates-formes optimisées pour la sécurité et conçues pour les tâches de bétonnage. Assemblage très simple.
